iqToolPro

Was ist neu

IO-Link-Geräte konfigurieren, beobachten und testen:

iqToolPro vereint Konfiguration, Visualisierung und Validierung von IO-Link-Geräten in einem Werkzeug. Es arbeitet mit dem SMI-iqLink sowie mit iqInterface / iqLink, liest die IODD des Geräts selbst und zeigt so jeden Wert mit Namen, Einheit und gültigem Bereich.
Es lässt sich als Entwicklungs- oder Präsentationswerkzeug einsetzen

  • Integrierter IODD-Interpreter
  • Prozessdaten und Parameter als Rohwerte lesen und schreiben
  • Data Storage // Parametersatz des Masters lesen, sichern und zurückschreiben
  • Dashboard // Ihre eigene Geräteansicht
  • Visualisierung // Parameteränderungen über die Zeit verfolgen
  • Gerätevalidierung // Schnelle Prüfung der Parameterstruktur des Geräts anhand der IODD
  • Als Desktop-Anwendung (Windows, keine Installation nötig) oder online im Browser (keine Anwendung nötig – direkt im Internet)

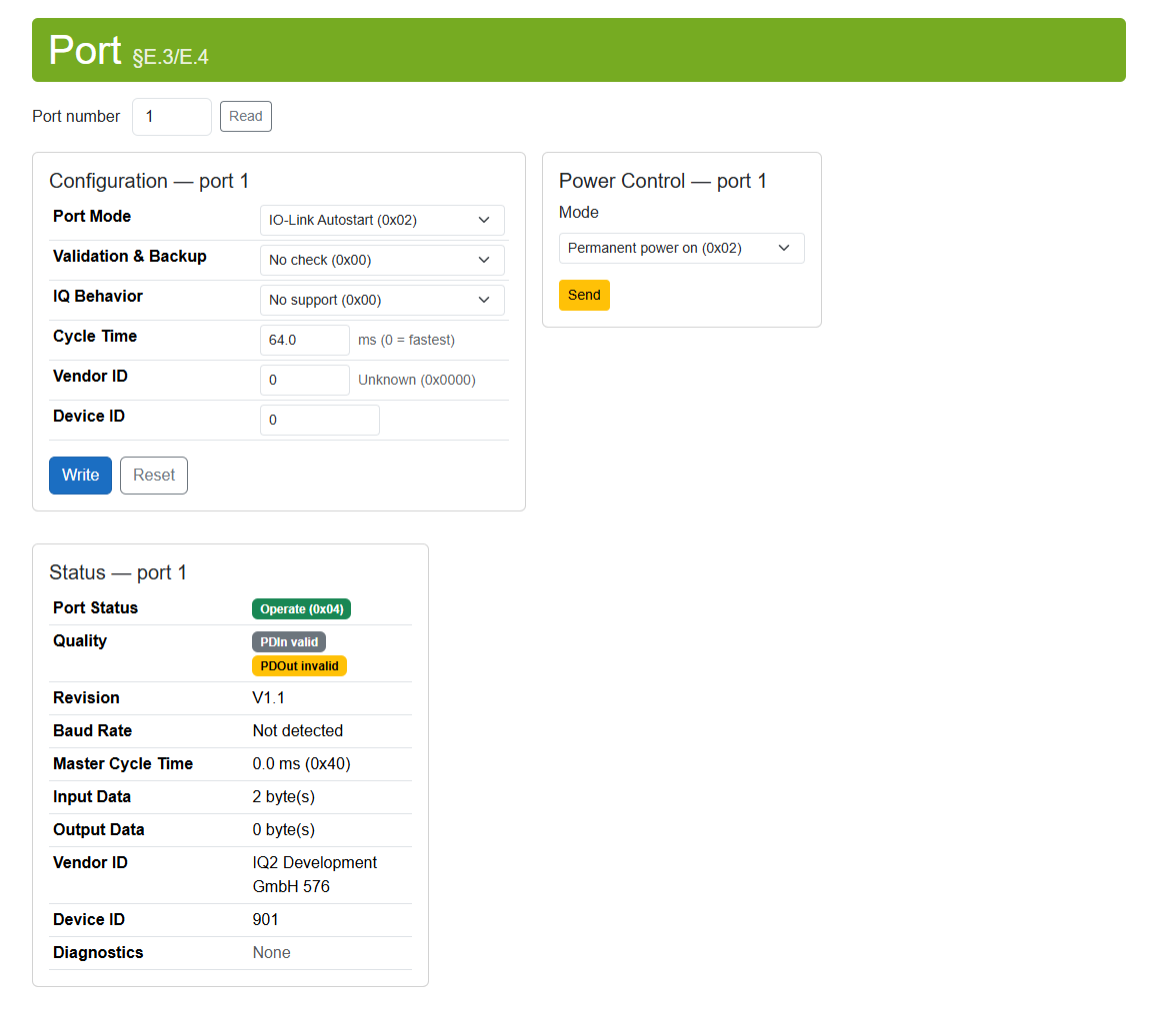

Port-Konfiguration und Status

  • Port-Modus, Validation & Backup, IQ-Verhalten, Zykluszeit sowie Vendor- und Device-ID lesen, ändern und schreiben.
  • Portversorgung dauerhaft ein- oder ausschalten – oder für eine festgelegte Zeit abschalten (nur neuer SMI-iqLink).
  • Der Status wird jede Sekunde aktualisiert: Zustand des Ports, Identität des angeschlossenen Geräts, Port-Qualitätsbits und die Diagnoseeinträge des Masters.

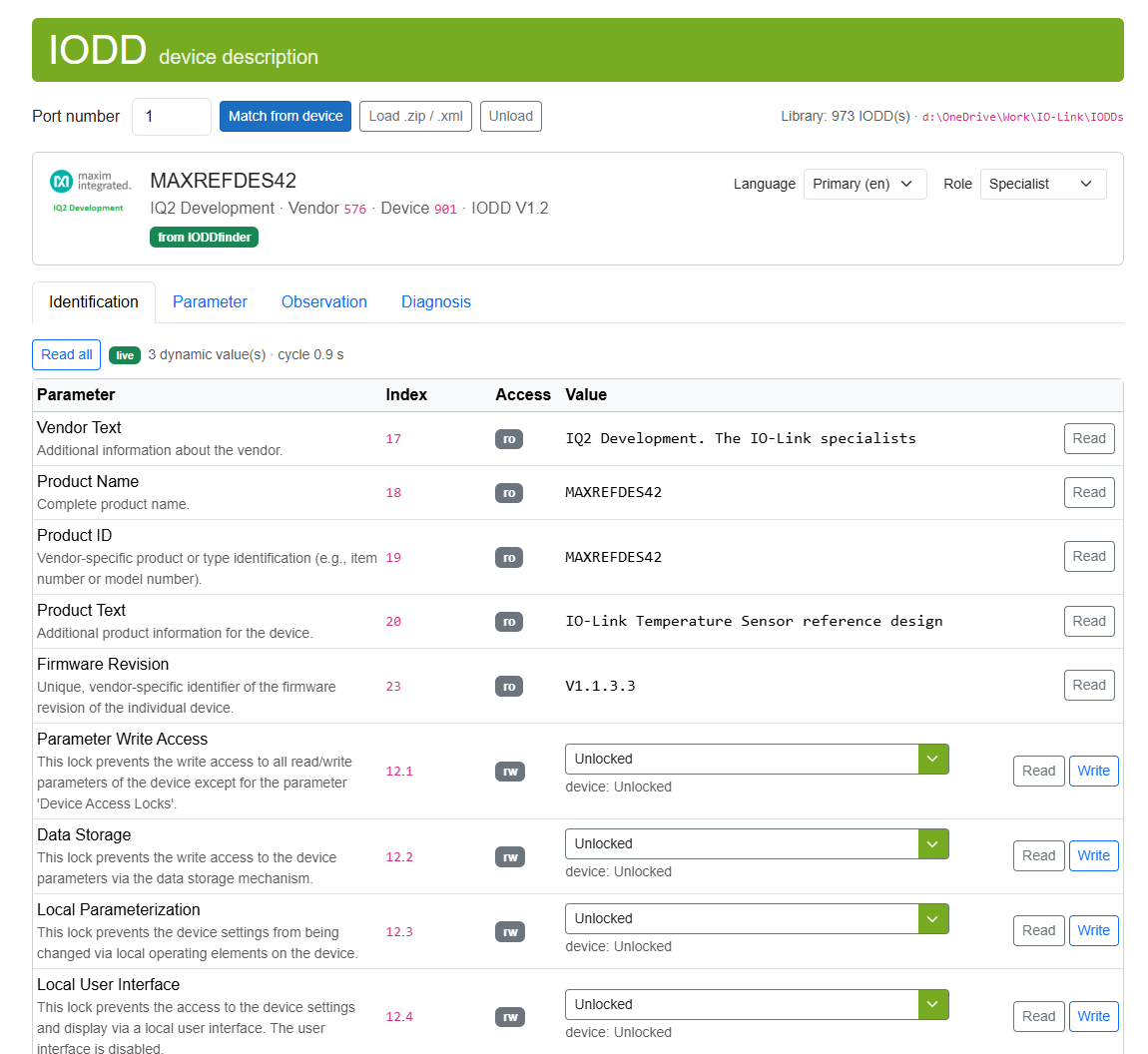

Integrierter IODD-Interpreter

Die IODD wird von IODDfinder heruntergeladen. Nicht veröffentlichte IODDs lassen sich als .zip oder .xml laden.

Die Parameter erscheinen so, wie sie in der IODD festgelegt sind – in der gewählten Sprache und Rolle (Bediener, Instandhaltung, Spezialist). Jeder beschreibbare Parameter hat ein Eingabefeld, das den erlaubten Bereich nennt und ungültige Werte schon bei der Eingabe abweist. Dynamische Werte werden fortlaufend neu gelesen.

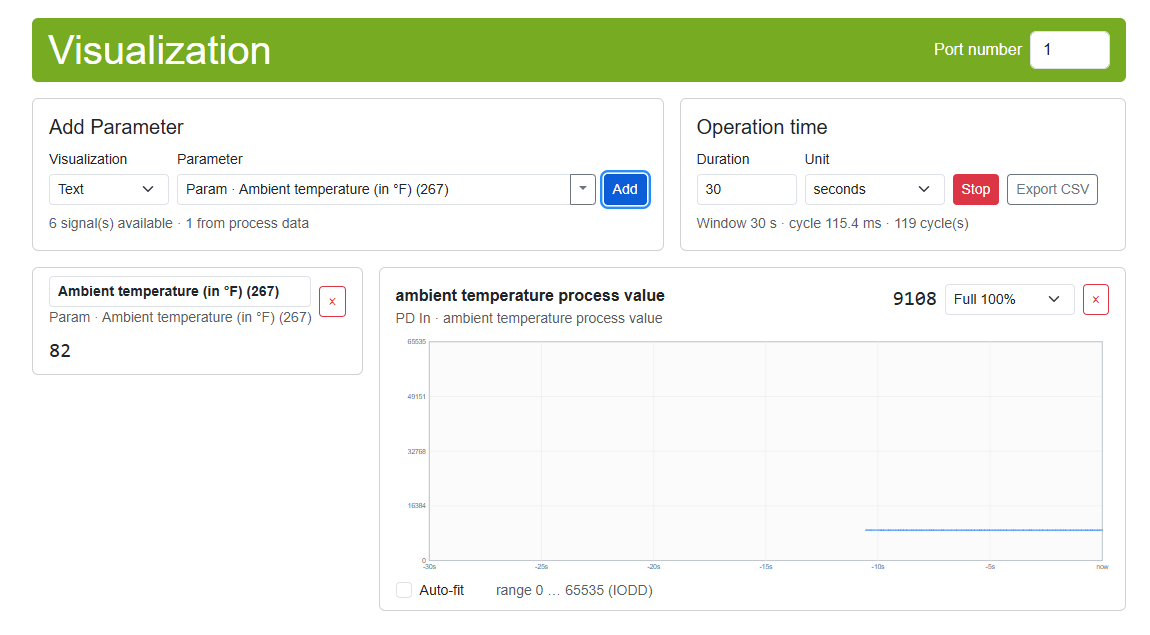

Visualisierung

Ausgewählte Prozessdaten und Parameter als Wert oder als Kurve über ein frei wählbares Zeitfenster – skaliert auf den Bereich aus der IODD oder automatisch auf die Messwerte.

Export CSV speichert die Messung: eine Zeile pro Zyklus mit Zeitstempel, eine Spalte pro Signal mit Name und Einheit – bereit für Python, MATLAB und andere Auswertewerkzeuge.

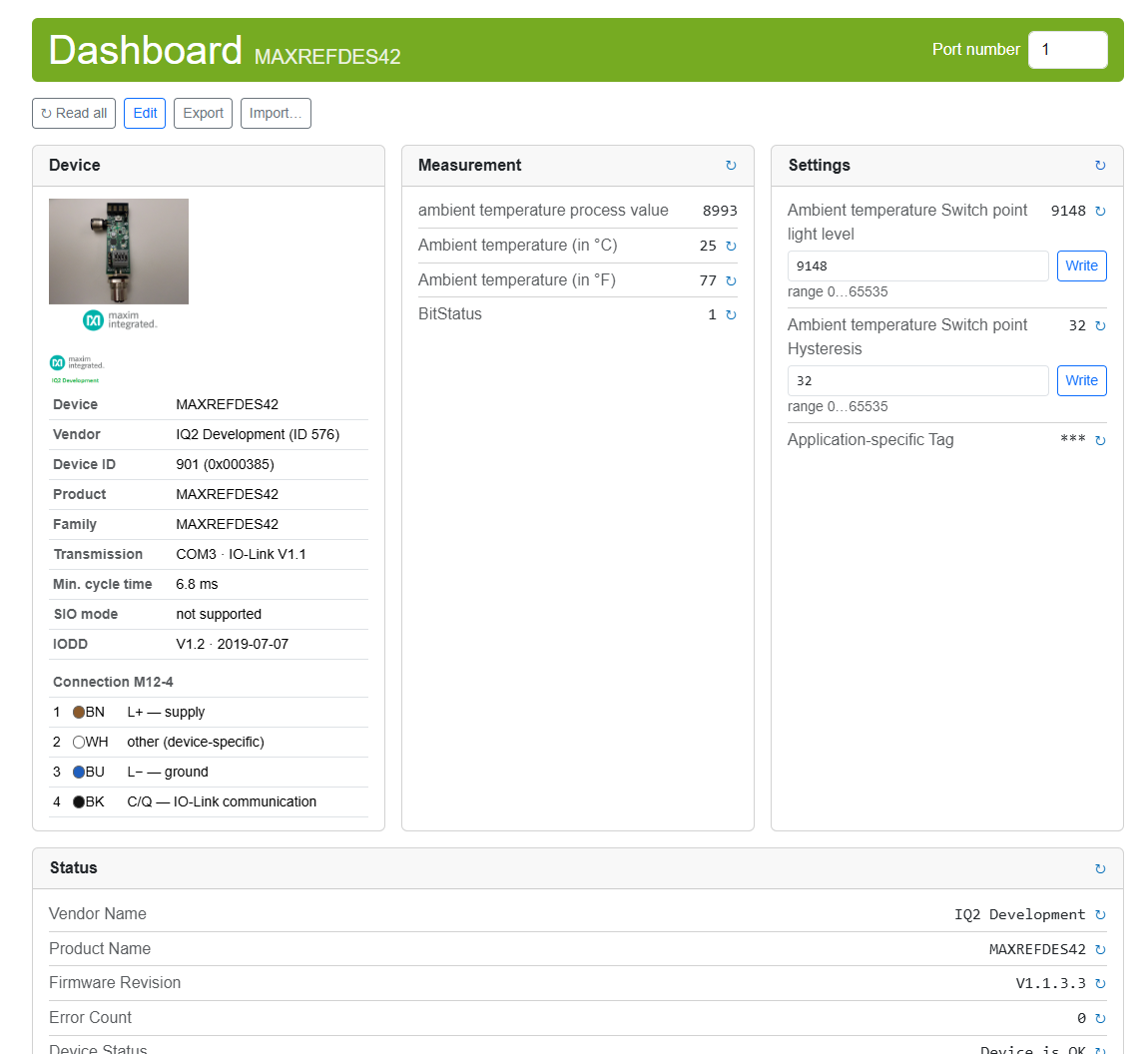

Dashboard

Eine Ansicht des Geräts mit genau dem, was Sie zeigen möchten: benannte Bereiche mit Parametern, Prozessdaten, Befehlen und der Geräteidentifikation – mit Herstellerlogo, Gerätebild und Steckerbelegung.

Dashboards speichern Sie als Datei und öffnen sie auf einem anderen PC oder in der Browserversion – so können Sie eine Ansicht für Ihre Kunden vorbereiten.

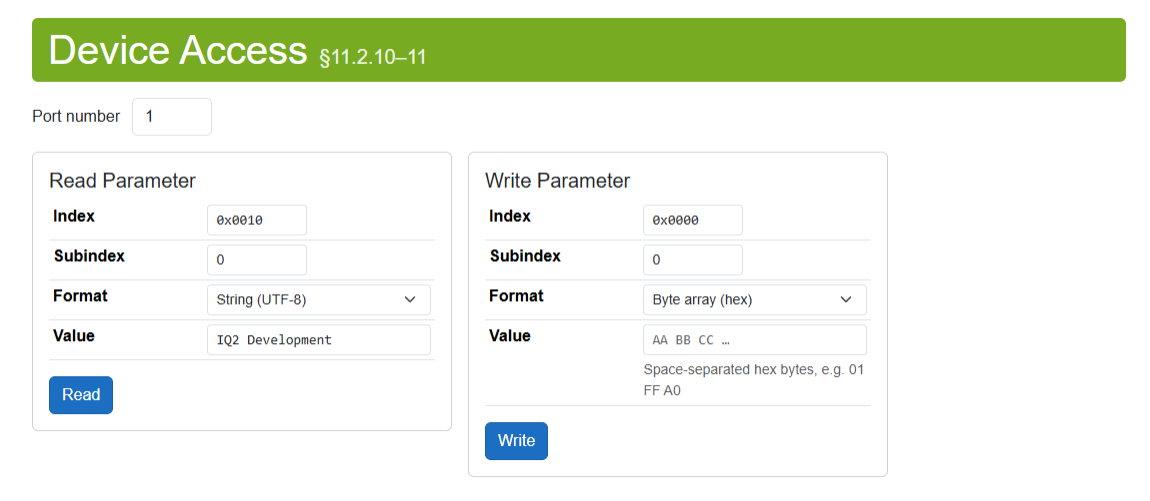

Prozessdaten und Parameter direkt lesen und schreiben

Jeder Parameter per Index und Subindex – auch ohne IODD. Werte als Byte-Folge (Hex), dezimal, hexadezimal oder als UTF-8-Text; Lesen und Schreiben haben jeweils ein eigenes Feld.

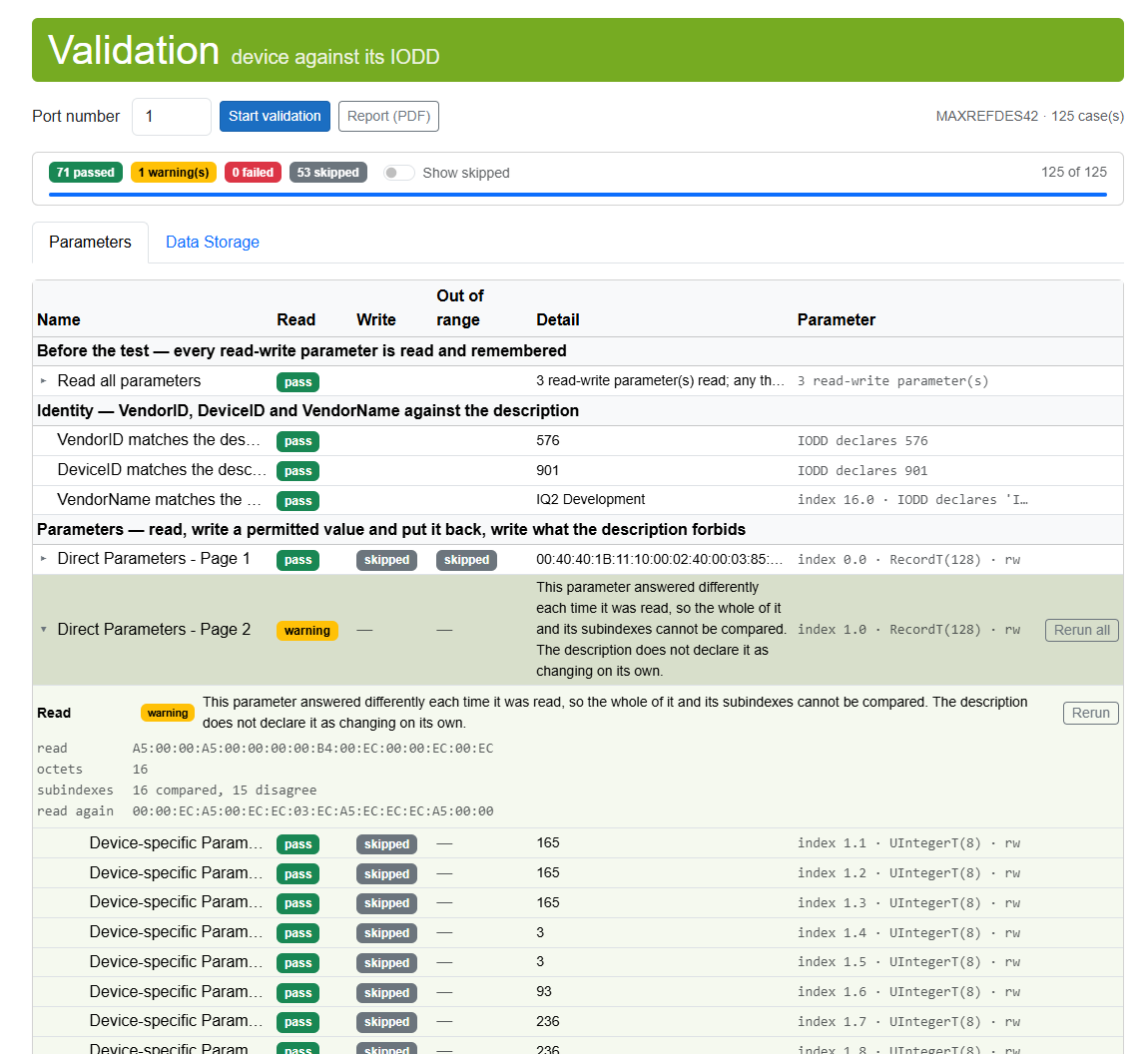

Gerätevalidierung

Prüft ein Gerät gegen seine eigene IODD. Der Reiter Parameters liest jeden Parameter, schreibt einen erlaubten Wert, liest ihn zurück und sendet einen verbotenen Wert, den das Gerät ablehnen muss. Den vollständigen Testplan sehen Sie, bevor der erste Wert geschrieben wird.

Jeder Lauf stellt die Parameter am Ende wieder her – auch nach einem Fehler oder Abbruch. Mit einem neuen SMI-iqLink prüft der Reiter Data Storage in sieben Schritten Backup und Restore über den Master. Das Ergebnis speichern Sie als PDF-Bericht, mit jedem Fehler und jeder Warnung im Detail.
